Chân Ga Điện 0–5V RJSQ-001LT-B1 (SC14) 1. Giới Thiệu Sản PhẩmChân ga điện RJSQ-001LT-B1 (SC14) là dòng bàn đạp ga chuyên dùng cho xe điện chở khách, xe bus điện mini, xe du lịch và xe golf LVTong. Sản phẩm sử dụng...
Chân ga điện RJSQ-001LT-B1 (SC14) là dòng bàn đạp ga chuyên dùng cho xe điện chở khách, xe bus điện mini, xe du lịch và xe golf LVTong. Sản phẩm sử dụng tín hiệu analog 0–5V kết hợp cảm biến Hall hiện đại, giúp điều khiển tốc độ mượt mà, chính xác và bền bỉ theo thời gian.
Đây là loại chân ga phổ biến trên các dòng xe điện sử dụng bộ điều khiển (controller) đọc tín hiệu điện áp 0–5V.
2. Thông Số Kỹ Thuật Chân Ga RJSQ-001LT-B1
Model: RJSQ-001LT-B1 (SC14) Loại tín hiệu đầu ra: Analog 0–5V DC Điện áp cấp vào: 12–90V DC Cảm biến: Hall Effect (không tiếp xúc cơ học) Số dây: 5 dây Điện áp khi không đạp ga: ~0.5 – 0.8V Điện áp khi đạp hết ga: ~4.2 – 4.8V Chuẩn an toàn: CE Ứng dụng: Xe điện LVTong, bus điện mini, golf cart, xe điện du lịch

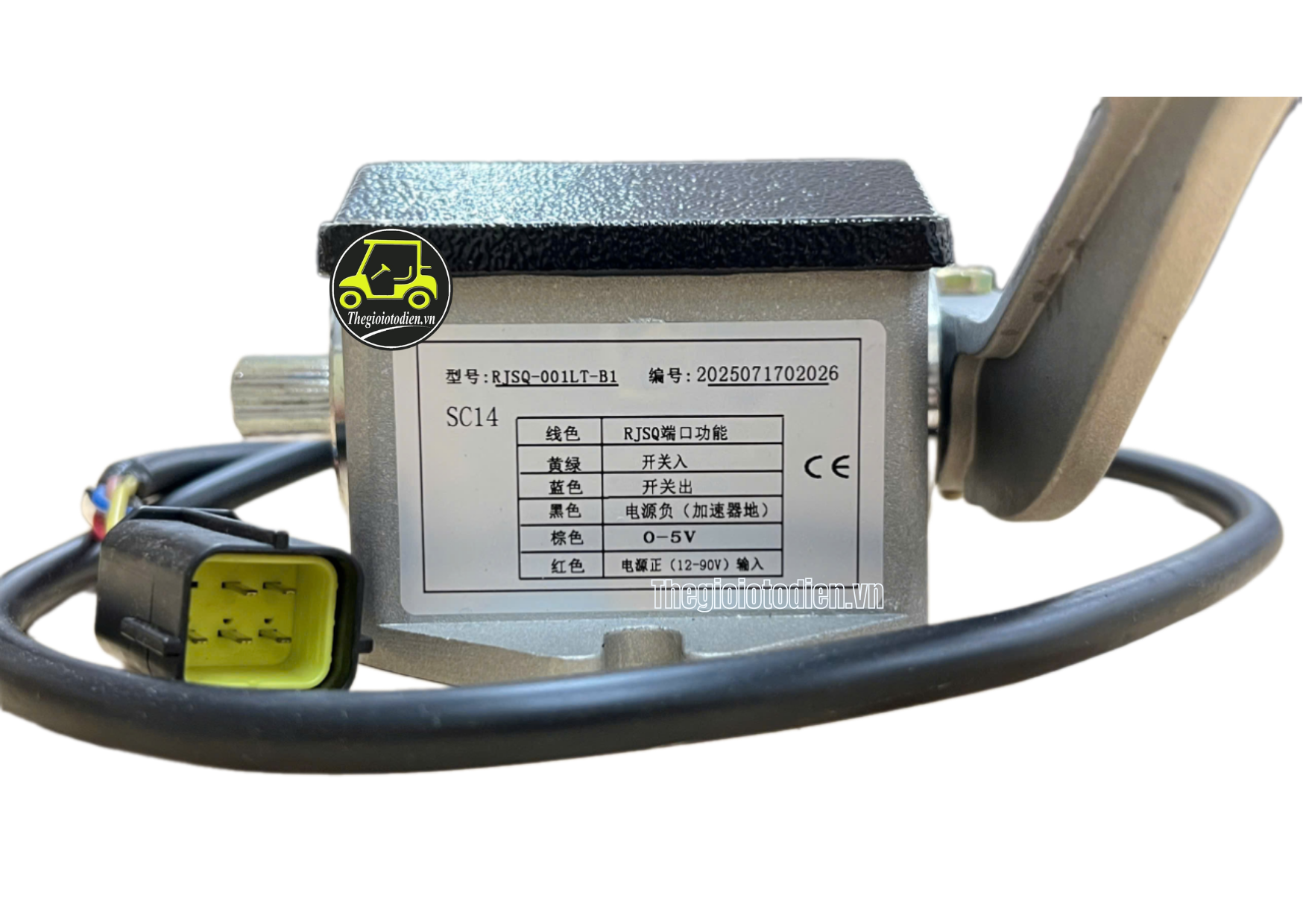

3. Sơ Đồ Dây Và Chức Năng
Màu dây
Chức năng
Đỏ
Nguồn dương (+12–90V)
Đen
Mass / Âm nguồn
Nâu
Tín hiệu ga 0–5V
Vàng sọc xanh
Công tắc vào (Switch IN)
Xanh dương
Công tắc ra (Switch OUT)
Trong đó, dây nâu (0–5V) là dây quan trọng nhất, truyền tín hiệu điều khiển tốc độ về bộ controller.
4. Nguyên Lý Hoạt Động
Khi người lái đạp bàn ga, cảm biến Hall bên trong sẽ thay đổi tín hiệu từ trường và chuyển đổi thành điện áp analog từ 0V đến gần 5V.
Bộ điều khiển động cơ sẽ đọc mức điện áp này để:
Tăng độ rộng xung PWM Điều chỉnh tốc độ quay của mô-tơ Giúp xe tăng tốc mượt và ổn định
Hệ thống không sử dụng tiếp điểm cơ học nên hạn chế mài mòn và tăng tuổi thọ sử dụng.
5. Ứng Dụng Thực Tế
Chân ga điện 0–5V RJSQ-001LT-B1 được sử dụng rộng rãi trong:
Xe điện LVTong 5 chỗ, 7 chỗ, 8 chỗ Xe bus điện chở khách nội khu Xe điện du lịch resort Xe điện sân golf Hệ thống điều khiển động cơ DC dùng controller analog
Sản phẩm phù hợp với hầu hết các bộ điều khiển động cơ DC nhận tín hiệu 0–5V phổ biến trên thị trường.
6. Ưu Điểm Nổi Bật
✔ Tín hiệu ổn định, chính xác ✔ Phản hồi nhanh, tăng tốc mượt ✔ Độ bền cao nhờ cảm biến Hall ✔ Tương thích nhiều dòng controller ✔ Dễ thay thế và lắp đặt
7. Lưu Ý Khi Lắp Đặt
Không cấp nhầm nguồn 12–90V vào dây tín hiệu 0–5V. Kiểm tra điện áp bằng đồng hồ trước khi đấu nối vào controller. Đảm bảo đấu đúng cực nguồn và mass. Kiểm tra jack cắm và sơ đồ dây trước khi lắp.
Việc đấu sai dây có thể gây hỏng bộ điều khiển động cơ.
8. Vì Sao Nên Chọn Chân Ga RJSQ-001LT-B1?
So với loại chân ga biến trở cơ học truyền thống, mẫu RJSQ-001LT-B1 sử dụng công nghệ Hall giúp:
Không mài mòn tiếp điểm Tăng tuổi thọ sử dụng Tín hiệu mượt và ổn định hơn Giảm lỗi giật ga
Đây là lựa chọn tối ưu cho xe điện hoạt động liên tục như xe du lịch, xe đưa đón khách nội khu và bus điện mini.
Kết Luận
Chân ga điện 0–5V RJSQ-001LT-B1 (SC14) là giải pháp điều khiển tốc độ bền bỉ, chính xác và an toàn cho các dòng xe điện LVTong và xe bus điện. Với khả năng tương thích cao, tín hiệu ổn định và độ bền vượt trội, đây là linh kiện thay thế lý tưởng cho hệ thống điều khiển động cơ xe điện hiện nay.
